环保高温胶双壁管
发布:2018-07-26 20:15:51
查看:
【
产品介绍】
环保高温胶双壁管由辐射交联聚烯烃材料和热熔胶共挤制造而成,外层聚烯烃绝缘、阻燃、理化电气性能优异,内层热熔胶具有缓冲机械应变性能和密封性强等特点。带胶双壁热缩管主要功能是绝缘、密封、防水、防腐、防漏气等,带胶双壁热缩管广泛应用于各类线束、电线电缆和金属管棒等的密封绝缘、防水防腐,等很多行业和领域。
【产品特点】
收缩温度:80℃-150℃
工作温度:-45℃-125℃
不需要移开连接器就可以方便修补损伤的绝缘层
可选用EVA热熔胶或聚酰胺(PA)热熔胶
高收缩比3:1、4:1可用作非规则形状物件的绝缘和密封保护
符合RoHS、REACH等环保要求
聚烯烃外层技术指标
性能 |
指标 |
测试方法/条件 |
拉伸强度 |
≥10.4MPa |
ASTM D 2671 |
断裂伸长率 |
≥300% |
ASTM D 2671 |
热老化后拉伸强度 |
≥7.3MPa |
158℃×168h |
热老化后断裂伸长率 |
≥100% |
158℃×168h |
轴向变化率 |
-8%~+8% |
ASTM D 2671 |
阻燃性 |
非阻燃 |
- |
击穿强度 |
≥15kV/mm |
IEC 60243 |
体积电阻率 |
≥1014Ω.cm |
IEC 60093 |
热熔胶内层技术指标
性能 |
指标 |
测试方法/条件 |
软化点 |
95±5℃ |
ASTM E 28 |
吸水率 |
<0.5% |
ASTM D 570 |
剥离强度(胶对PE) |
≥120N/25mm |
ASTM D 1000 |
剥离强度(胶对铝) |
≥80N/25mm |
ASTM D 1000 |

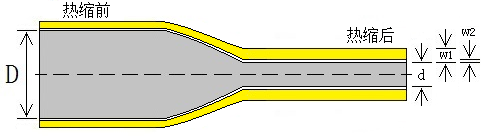

带胶双壁热缩管结构示意图
3:1带胶双壁热缩管规格表
规格 |
供货内径D(mm) |
全缩后尺寸(mm) |
标准包装 |
内径d |
平均总壁厚w1 |
胶层壁厚w2 |
(米/盘,米/根) |
Φ2.4 |
≥2.4 |
≤0.80 |
0.90±0.15 |
0.35±0.10 |
200 |
Φ3.2 |
≥3.2 |
≤1.00 |
0.95±0.15 |
0.40±0.10 |
200 |
Φ4.8 |
≥4.8 |
≤1.60 |
1.10±0.15 |
0.40±0.10 |
100 |
Φ6.4 |
≥6.4 |
≤2.20 |
1.20±0.15 |
0.45±0.10 |
100 |
Φ7.9 |
≥7.9 |
≤2.70 |
1.35±0.15 |
0.50±0.10 |
100 |
Φ9.5 |
≥9.5 |
≤3.20 |
1.45±0.20 |
0.50±0.15 |
50 |
Φ12.7 |
≥12.7 |
≤4.20 |
1.70±0.20 |
0.50±0.15 |
25 |
Φ15.0 |
≥15.0 |
≤5.20 |
1.80±0.20 |
0.55±0.15 |
25 |
Φ19.1 |
≥19.1 |
≤6.30 |
2.00±0.20 |
0.55±0.15 |
25 |
Φ25.4 |
≥25.4 |
≤8.50 |
2.10±0.25 |
0.55±0.15 |
25 |
Φ30.0 |
≥30.0 |
≤10.2 |
2.20±0.25 |
0.60±0.15 |
1.22 |
Φ39.0 |
≥39.0 |
≤13.5 |
2.40±0.25 |
0.60±0.15 |
1.22 |
Φ50.0 |
≥50.0 |
≤17.0 |
2.70±0.25 |
0.80±0.15 |
1.22 |
Φ64.0 |
≥64.0 |
≤21.0 |
3.00±0.30 |
0.80±0.20 |
1.22 |
Φ76.0 |
≥76.0 |
≤25.0 |
3.00±0.30 |
1.00±0.20 |
1.22 |
Φ90.0 |
≥90.0 |
≤30.0 |
3.00±0.30 |
1.00±0.20 |
1.22 |
Φ100 |
≥100 |
≤34.0 |
3.00±0.30 |
1.00±0.20 |
1.22 |
Φ125 |
≥125 |
≤42.0 |
3.00±0.30 |
1.00±0.15 |
1.22 |
4:1带胶双壁热缩管规格表
规格 |
供货内径D(mm) |
全缩后尺寸(mm) |
标准包装 |
内径d |
平均总壁厚w1 |
胶层壁厚w2 |
(米/盘,米/根) |
Φ4.0 |
≥4.0 |
≤1.00 |
1.00±0.15 |
0.40±0.15 |
200 |
Φ6.0 |
≥6.0 |
≤1.50 |
1.10±0.15 |
0.40±0.15 |
100 |
Φ8.0 |
≥8.0 |
≤2.00 |
1.20±0.15 |
0.50±0.15 |
100 |
Φ12.0 |
≥12.0 |
≤3.00 |
1.40±0.15 |
0.50±0.15 |
25 |
Φ16.0 |
≥16.0 |
≤4.00 |
1.70±0.15 |
0.60±0.15 |
25 |
Φ20.0 |
≥20.0 |
≤5.00 |
2.00±0.25 |
0.60±0.15 |
25 |
Φ24.0 |
≥24.0 |
≤6.00 |
2.10±0.25 |
0.60±0.15 |
25 |
Φ32.0 |
≥32.0 |
≤8.00 |
2.40±0.25 |
0.70±0.15 |
1.22 |
Φ52.0 |
≥52.0 |
≤13.0 |
2.40±0.25 |
0.70±0.15 |
1.22 |
注:可按顾客要求订制特殊尺寸及包装
