热缩标识管

发布:2018-07-26 20:00:21 查看:
【产品介绍】
热缩标识管为满足高可靠性线缆标识要求设计,采用交联环保聚烯烃热缩材料制成。属于军标AMS-DTL-23053/5的1类和3类产品。有贴合型和连续型两种类型以及2:13:1两种收缩倍率可供用户选择。产品印字的耐擦、耐磨性能优异,在热缩前后即使遇到清洗剂或军用燃油的侵蚀,色码牢固性仍然符合军标SAE-AS 81531和MIL-STD-202F/215J的要求,保持永久性标识效果。

【产品特点】
1、高耐温等级
2、极高阻燃性,VW-1级
3、环保性能符合欧盟RoHS标准
4、极高可靠性,永久性标识
5、热感灵敏,收缩快
6、任意印字,电脑设定字符和商标图案

产品概述
A:印字内容:客户自由指定。简体中文.大小写英文.电工符号.特殊符号等可随意组合,包括公司商标
B:长度范围: 由客户自由指定
C:号码管内径:2.2MM到200MM
D:段落切割方式:自动半切 实线分隔 虚线分隔
E:参数设置:文字高度(2 3 4 6 ) 文字配置(居中) 印字方向(直式横式) 字距(紧缩 标准 加宽)
F:号码管段落排列:随意组合 如(KM1 1个COM01 2个 PEQ01 3个 电磁阀1 2个)
G:号码管材质:PVC,阻燃交联环保聚烯烃,铁氟龙,氟橡胶空白套管
H:耐温等级:105度,125度,135度,150度,175度,200度,260度
I:环保:成品号码管均符合欧盟ROHS材质要求
J:同时可代客订制普通型材质的号码管

产品应用
1、高铁、地铁、动车组、坦克制造业;
2、飞机、航空航天制造业;
3、轮船、潜艇制造业;
4、一般性制造厂电气线路、中央控制室、车间隐蔽电力电缆、信息线路安装和维修;
5、超高建筑、社区住宅的电气线路、水管、煤气管、电话分线盒、电脑抄表分线盒安装和维修;
6、光纤光缆、程控线路分线盒安装和维修;
7、银行金融信息管理系统(RMIS)安装和维修

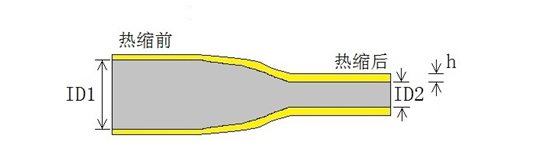

【贴合型结构示意图】

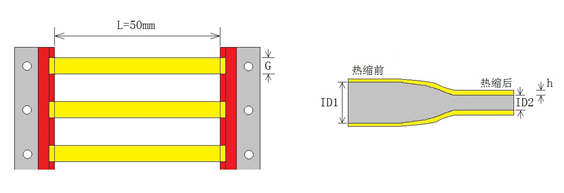

【连续型结构示意图】



【技术指标】
性能 指标 测试方法/条件
项目 单位 状态
拉伸强度 Mpa 老化前 ≥10.3 ASTM G
 154,MIL-DTL-23053E
ISO 37,500mm/min
175℃,168h,ISO 188

热老化/泡溶剂后/紫外线老化 ≥6.9
断裂伸长率 % 老化前 ≥200
热老化/泡溶剂后 ≥100
正割模量 Mpa 老化前 <173 ASTM D 882
耐电压 V 老化前/老化后 2500V,60秒不击穿 IEC 243,ASTM G 154
175℃,168h,ISO 188

击穿强度 MV/m 老化前 ≥19.7
热老化/泡溶剂后/紫外线老化 ≥15.8
体积电阻率 Ω.cm 老化前 ≥1014 IEC 93
介电常数 - 老化前 ≤3.1 ASTM 150
吸水率 - 老化前 ≤0.5 ASTM 570,23℃,24h
裸铜腐蚀性 - 老化前 无腐蚀 23℃,Rh 95±5%,24h
175℃,16h


热冲击 - 老化前 无裂纹、无粘流、无滴落 绕规定轴径,225℃,4h
冷弯柔性 - 老化前 无裂纹 绕规定轴径,-55℃,1h
阻燃性 - 老化前 VW-1 IEC 60332-1-3 Ed.1.0 b:2004
轴向变化率 % 老化前 2X:-10~+1 200℃,恒温3min
3X:-15~+5
烟密度 - 老化前 - DIN 5510-2
毒性指数 - 老化前 - BS 6853:1999附录B

                                   注:产品规格可根据客户指定非标定制
