磁性热缩管

发布:2018-07-26 19:57:43 查看:
产品介绍】
磁性热缩套管是一种结合了热缩材料技术与高性能导磁材料技术的新型套管产品。可在电磁环境下形成闭合磁路,具有降低环境电磁辐射和保护电子元器件及电路系统的功能。具有与普通热缩套管相似的柔软、耐腐蚀、绝缘等特点,可应用于电子元器件、通信电路、家用电器等需要降低电磁辐射及电磁干扰的领域。

【产品特点】
1. 可替代磁胶和屏蔽磁环,为功率电感外层提供屏蔽磁路;亦可用于非屏蔽电感的电磁
容性提升,CX10可提升电感量10%,CX30可提升电感量30%
  2.电磁兼容性(EMC)、抗电磁干扰性(EMI)优异
3.热缩倍率:2:1
4.收缩温度:84℃~120℃
5.使用温度:-55℃~125℃
6.环保标准:RoHS
7.标准颜色:黑色

【技术指标】

性能 指标 测试方法/条件
拉伸强度 ≥12MPa GB/T1040
断裂伸长率 ≥400% GB/T1040
热老化后拉伸强度 ≥7.3MPa 158℃×168h
热老化后断裂伸长率 ≥100% 158℃×168h
耐电压 1500V,1min不击穿 UL224
热冲击 不发粘,不龟裂 225℃×4h
抗冷弯曲 不龟裂 -30℃×1h
体积电阻率 ≥1012Ω.cm GB/T1040
铜安定性 通过 UL224
抗腐蚀性 通过 UL224

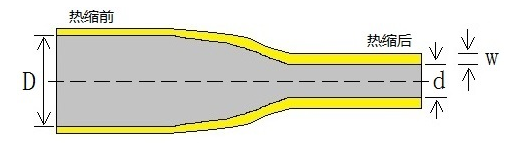

【结构示意图】

【规格表】

规格 收缩前尺寸 全缩后尺寸(mm) 标准包装
内径D 平均壁厚 内径d 壁厚w (米/盘)
Φ3.0 3.5±0.3 0.25±0.05 ≤1.5 0.45±0.10 200
Φ4.0 4.5±0.3 0.25±0.05 ≤2.0 0.45±0.10 100
Φ4.5 5.0±0.3 0.25±0.05 ≤2.3 0.50±0.10 100
Φ5.0 5.5±0.4 0.28±0.06 ≤2.5 0.56±0.10 100
Φ6.0 6.5±0.4 0.28±0.06 ≤3.0 0.56±0.10 100
Φ7.0 7.5±0.4 0.28±0.06 ≤3.5 0.60±0.10 100
Φ8.0 8.5±0.4 0.28±0.06 ≤4.0 0.60±0.10 100
Φ9.0 9.5±0.4 0.30±0.08 ≤4.5 0.60±0.10 100
Φ10.0 10.5±0.4 0.30±0.08 ≤5.0 0.60±0.10 100
Φ11.0 11.5±0.4 0.30±0.08 ≤5.5 0.60±0.10 100
Φ12.0 12.5±0.5 0.30±0.08 ≤6.0 0.60±0.10 100
Φ13.0 13.5±0.5 0.35±0.10 ≤6.5 0.65±0.10 100
Φ14.0 14.5±0.5 0.35±0.10 ≤7.0 0.65±0.10 100
Φ15.0 15.5±0.5 0.35±0.10 ≤7.5 0.65±0.10 100

 注:可按要求订制特殊尺寸
